Come è stata trasferita la TH6DXX di i4YY

gennaio - settembre 2004

Ecco la cronaca di come ho trasferito la mia Hy Gain TH6DXX, riferendomi in particolare a come ho installato il nuovo traliccio costruito dalla Pro.Sis.Tel. Ho ritenuto di primaria importanza, attraverso le seguenti immagini, soffermarmi sulle modalità del suo ancoraggio. Del restauro vero e proprio dell'antenna ho tralasciato l'intuibile documentazione fotografica, anche se ciò ha richiesto un lavoro non da poco, infatti tutta la bulloneria era completamente arrugginita e bloccata, le parti plastiche pressoché inesistenti… C'è voluta una pazienza certosina per trapanare tutti i vecchi bulloni e dissasemblare le varie parti senza rompere niente… pulire i vari elementi, sabbiare i "bracket" rifare tutti gli accessori plastici usando polizene lavorato al tornio, sostituire tutta la ferramenta con bulloneria inox, rimontare il tutto. Il rotore un CDR model HAM-M è stato aperto e controllato nonché riverniciato. Un lavoro protrattosi per diversi mesi. E' stato comunque un grande piacere dedicarmi a questo particolare bricolage.
i4yy




TH6DXX - Ecco dove l'antenna era da più di trent'anni TH6DXX - Il nuovo traliccio è appena stato scaricato dal corriere TH6DXX - Arriva dalla Pro.Sis.Tel TH6DXX - Particolare dell'argano

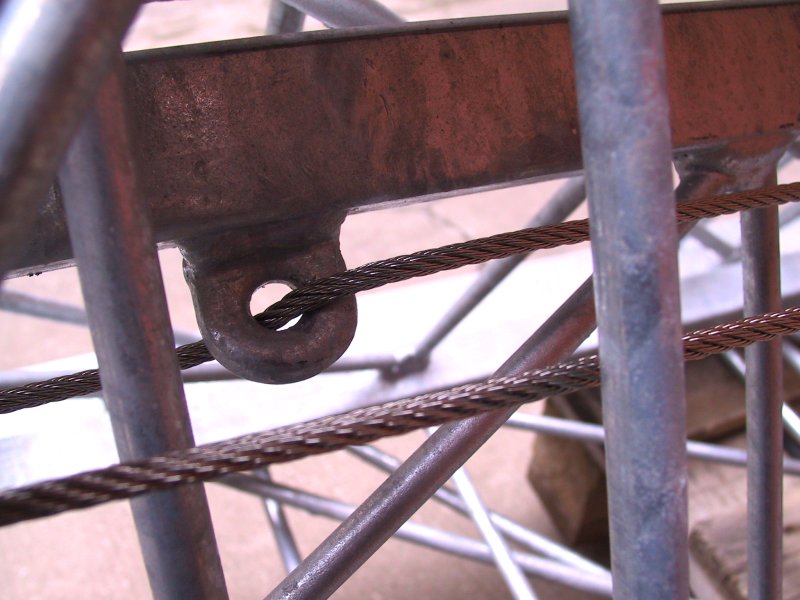

TH6DXX - E' composto da tre elementi telescopici TH6DXX - Vengono fotografati tutti i passaggi del cavo... TH6DXX - Per avere uno schema, una volta smontato... TH6DXX - E rimontarlo in opera...
TH6DXX - Senza fare errori... TH6DXX - Il terminale del cavo sul vericello TH6DXX - Non è stato facile portare i tre elementi sul terazzo, qui fotografati in una giornata di pioggia TH6DXX - Particolare dell'armatura per l'ancoraggio alla parete

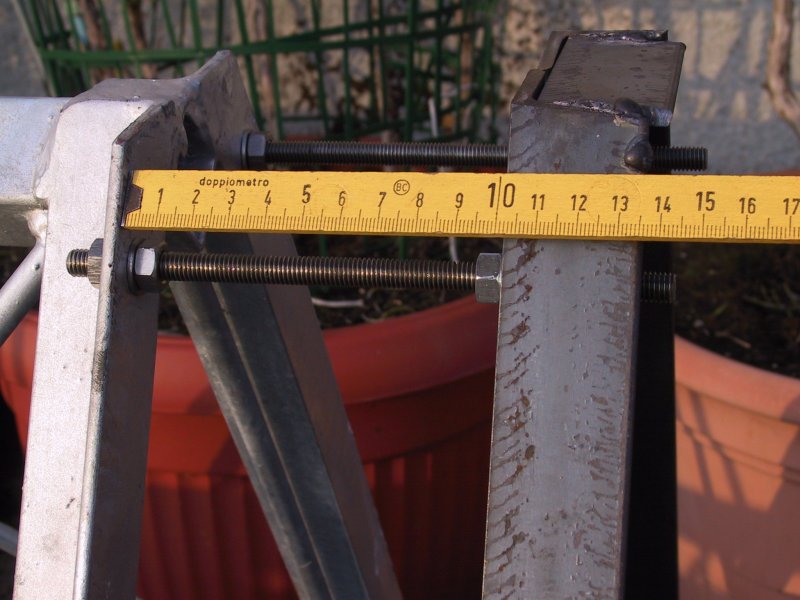

TH6DXX - E' stata costruita una contropiastra che verrà poi annegata nel calcestruzzo TH6DXX - Verrà fissata a 10 cm dalla base TH6DXX - Il taglio della parete TH6DXX - Inizia la demolizione
TH6DXX - L'armatura è in loco TH6DXX - I fori per l'ancoraggio chimico dei ferri alla piattaforma in cemento armato esistente... TH6DXX - Vengono distribuiti in diversi punti TH6DXX - Si introduce il prodotto chimico a due componenti...



TH6DXX - Poi immediatamente dopo vengono inseriti i ferri... TH6DXX - La presa è rapida tutto è pronto per il getto TH6DXX - La contropiastra della base è stata inserita all'interno dell'armatura TH6DXX - E' stata gettata la prima parte
TH6DXX - Viene così fissata la prima staffa di ancoraggio TH6DXX - Si getta una seconda parte TH6DXX - Si passa all'interno per poter gettare attraverso questa apertura l'ultima parte TH6DXX - Così i ferri e gli ancoraggi appaiono prima di riempire col calcestruzzo

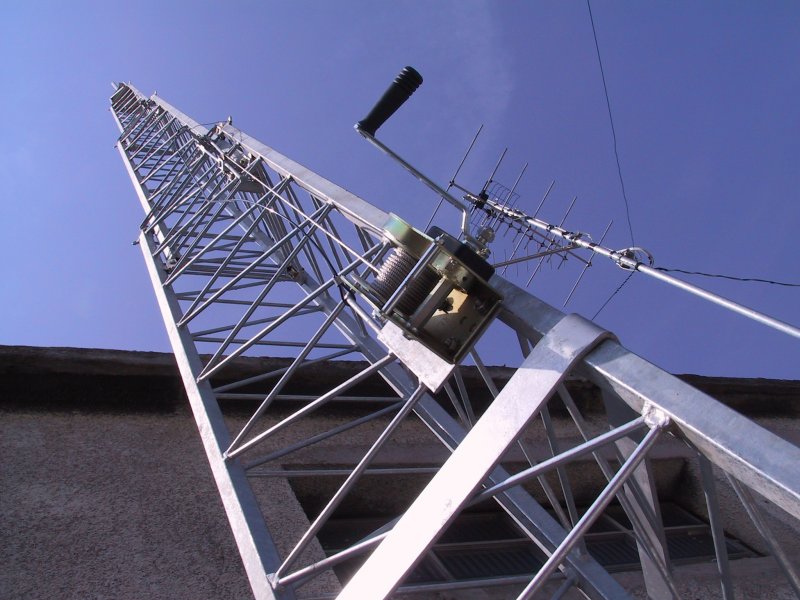

TH6DXX - L'esterno con le due staffe in posizione TH6DXX - A questo punto, messo in posizione il primo elemento, si può gettare l'ancoraggio della base TH6DXX - Così appare il traliccio fissato a parete TH6DXX - Tutto è pronto, si aspetta che arrivi il getto
TH6DXX - Il traliccio ora è completamente fissato TH6DXX - Vengono così montati i vari elementi e per la prima volta il traliccio viene elevato TH6DXX - L'armatura è stata tolta TH6DXX - Particolare dell'ancoraggio della base
TH6DXX - l'antenna perfettamente restaurata è già stata attaccata al "mast" TH6DXX - L'antenna svetta nel cielo TH6DXX - Così appare in cima al fabbricato TH6DXX - Particolare della gabbia motore con nello sfondo a sinistra le quattro torri del castello estense



TH6DXX - Su indicazione della Pro.Sis.Tel è stata inserita una terza staffa ancorata al cordolo in c.a. del fabbricato TH6DXX - Particolare della terza staffa. TH6DXX - Il traliccio, l'antenna ed il cielo... TH6DXX - Il grandangolo così vede l'insieme.



.
