ASK 13

Costruttore Alexander Schleicher
Classe Biposto
Apertura alare m. 16.00
Peso a vuoto Kg. 290
Peso totale Kg. 480
Efficienza max. 28 a 90 Km/h

alla pagina precedente

Restauro I - PLOQ

Parte seconda

°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°

Matteo all'opera...

Volo a vela immagini di alianti - Ecco il buco sul piano di coda, Matteo si appresta a chiuderlo...
Volo a vela immagini di alianti - Le due parti combaciano perfettamente.
Volo a vela immagini di alianti - Viene sparsa la colla...
Volo a vela immagini di alianti - Su ambedue le superfici.
Volo a vela immagini di alianti - Ora si deve attendere la presa del collante.
Volo a vela immagini di alianti - Massimo intanto rifinisce le parti già intelate.

10/01/03

°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°

Le ali...

Volo a vela immagini di alianti - Ancora il piano di coda, con il microball si riducono alcuni avvallamenti.
Volo a vela immagini di alianti - Le ali erano già state intelate, ma il bordo d'uscita era stato lasciato "ondulato"...
Volo a vela immagini di alianti - E' stata quindi staccata la tela e viene sostituita la parte deformata del bordo stesso.
Volo a vela immagini di alianti - Anche le centine non erano più allineate, con una dima sono state riportate nella giusta posizione.
Volo a vela immagini di alianti - Particolare del bordo d'uscita nel punto in cui è stato tagliato.
Volo a vela immagini di alianti - Notare la legatura nella parte "aspirata" del profilo alare.
Volo a vela immagini di alianti - Intanto è arrivato il pacco con la radio di bordo.
Volo a vela immagini di alianti - Matteo e Massimo prendono le ultime misure per ricostruire il bordo d'uscita.
Volo a vela immagini di alianti - Quando il modellismo pare si confonda con la scala 1:1. Il taglio del nuovo bordo...
Volo a vela immagini di alianti - Richiede professionalità ed esperienza.

14/01/03

°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°

Continua la lavorazione del bordo d'uscita

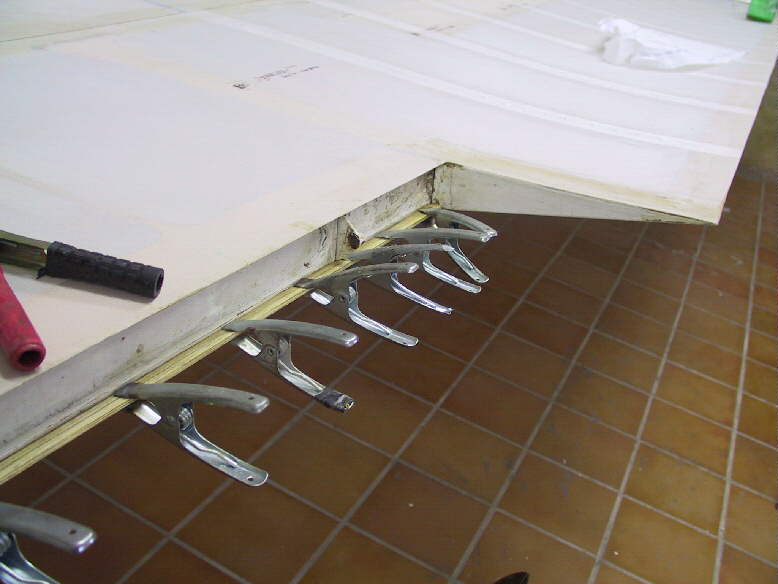

Volo a vela immagini di alianti - Il bordo è stato sagomato ed incollato...
Volo a vela immagini di alianti - Ora è perfettamente allineato...
Volo a vela immagini di alianti - Un tutt'uno attraverso il punto di congiunzione con la vecchia struttura.
Volo a vela immagini di alianti - Notare i blocchetti per la saldatura con la coda delle centine...



Volo a vela immagini di alianti - Che vengono portati in misura per accogliere la copertura in compensato.
Volo a vela immagini di alianti - Con un nuovo compensato...
Volo a vela immagini di alianti - Si è ricostruita la "scatola" originale.

15/01/03

°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°

Il bordo d'uscita è ricostruito!

Volo a vela immagini di alianti - Ecco la parte inferiore dell'ala.
Volo a vela immagini di alianti - Particolare del rinforzo sulla centina.
Volo a vela immagini di alianti - Ora il bordo di uscita è perfetto!

16/01/03

°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°

Alla ricerca del particolare...

Volo a vela immagini di alianti - Massimo sta completando le legature.
Volo a vela immagini di alianti - Così dall'esterno si vedono le legature stesse prima di essere coperte dai nastri.
Volo a vela immagini di alianti - Per rinforzarla si ribatte la tela all'interno della sede degli alettoni.

17/01/03

°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°

Le parti metalliche

Volo a vela immagini di alianti - Il metallo con un particolare procedimento "pallinatura" è stato portato a nudo.
Volo a vela immagini di alianti - La coda.
Volo a vela immagini di alianti - L'abitacolo.
Volo a vela immagini di alianti - Si può così controllare l'integrità delle zone più critiche.
Volo a vela immagini di alianti - L'alloggiamento del gancio baricentrale.

25/01/03

°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°

Verniciatura!

Volo a vela immagini di alianti - Si rifinisce la parte inferiore dell'ala con questi fori nei pressi del bordo d'uscita, come sfogo per la condensa che nel tempo farebbe inevitabilmente marcire la struttura.
Volo a vela immagini di alianti - Il traliccio della fusoliera è stato riverniciato in bianco per evidenziarne meglio eventuali anomalie che un atterraggio duro o quantaltro potrebbero provocare.
Volo a vela immagini di alianti - Particolare dell'attacco della fusoliera alle ali. Nella parte inferiore dell'immagine si nota il listello di forma, bloccato alla fusoliera stessa mediante un colletto in vetroresina.
Volo a vela immagini di alianti - La fusoliera è uscita dalla sala di verniciatura, lasciando il posto all'ala sinistra.
Volo a vela immagini di alianti - Ultimo arrivo di vernici, collanti, solventi.

28/01/03

°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°

Un'ala è finita, si procede con la fusoliera...

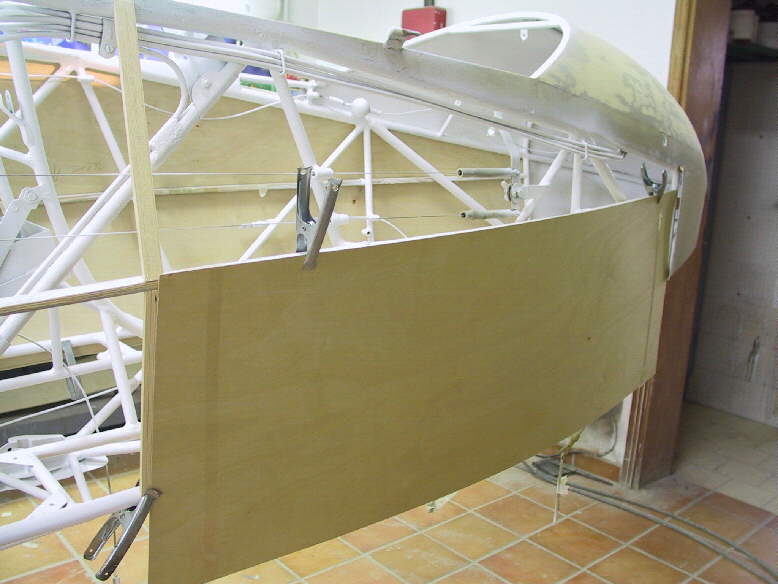

Volo a vela immagini di alianti - Si adattano i fogli in compensato a protezione della tela nella zona abitacolo...
Volo a vela immagini di alianti - Lo scopo è di impedire che la tela possa rovinarsi...
Volo a vela immagini di alianti - Infatti è molto facile con le cinture scalfirla...
Volo a vela immagini di alianti - La sagomatura delle varie parti richiede molto tempo...
Volo a vela immagini di alianti - E' stato necessario inserire questo distanziale per "riallineare" il listello di forma.
Volo a vela immagini di alianti - All'ala è stato dato il sottofondo epoxidico...
Volo a vela immagini di alianti - Verrà successivamente carteggiato prima della verniciatura.
Volo a vela immagini di alianti - Particolare dei nuovi listelli, in corrispondenza del bordo d'entrata, per il posizionamento del rivestimento in compensato.
Volo a vela immagini di alianti - Nella parte sinistra la colla ha già fatto presa.
Volo a vela immagini di alianti - L'ala è stata verniciata...
Volo a vela immagini di alianti - Matteo, Massimo e Daniele guardano con soddisfazione come lo stesso Matteo ha lavorato.
Volo a vela immagini di alianti - Carteggiatura del nuovo rivestimento della fusoliera.

30/01/03

°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°

Lavorazione sulle altri superfici

Volo a vela immagini di alianti - La sala di verniciatura...
Volo a vela immagini di alianti - Daniele rifinisce la parte mobile del timone di profondità...
Volo a vela immagini di alianti - Poi Massimo spruzza il fondo epoxidico...
Volo a vela immagini di alianti - Si procede alacremente...
Volo a vela immagini di alianti - Ora il fondo epoxidico deve riposare 48 ore, per essere infine carteggiato e le superfici verniciate.

03/02/03

°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°

Fusoliera

Volo a vela immagini di alianti - In primo piano l'alloggiamento della ruota...
Volo a vela immagini di alianti - Con tutte le altre parti ora verniciate.
Volo a vela immagini di alianti - Il rivestimento in compensato...
Volo a vela immagini di alianti - Nella zona dell'abitacolo è stato completato....
Volo a vela immagini di alianti - E verniciato nella parte interna...
Volo a vela immagini di alianti - La fusoliera è così praticamente pronta per essere intelata.

14/02/03

°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°

Rimontaggio

Volo a vela immagini di alianti - L'allogiamento della ruota con i blocchetti ammortizzanti.
Volo a vela immagini di alianti - La base della barra.
Volo a vela immagini di alianti - Il bilanciere per il comando degli alettoni.

28/02/03

°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°
